ENCAMISADO DE FABRICA CON FUGA POR FALLA DE EMPAQUES

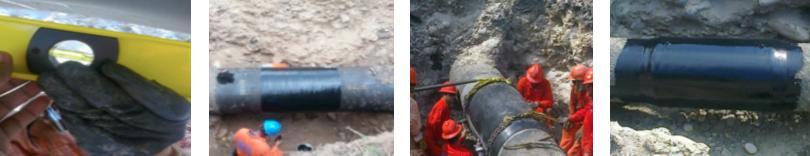

Con el ducto en operación se realizó la instalación de la Camisa de Refuerzo Mecánico Metálico RAMFILL B+RE de diseño especial para hospedar en su interior un accesorio con fuga; se realizaron actividades previas de canalización de la fuga para eliminar completamente el riesgo durante la intervención, a continuación se procedió a instalar la Camisa de Refuerzo Mecánico Metálico RAMFILL B+RE, quedando en su interior el accesorio aislado mediante la inyección de Resina Epóxica Líquida y el ducto definitivamente reparado para seguir operando seguro.

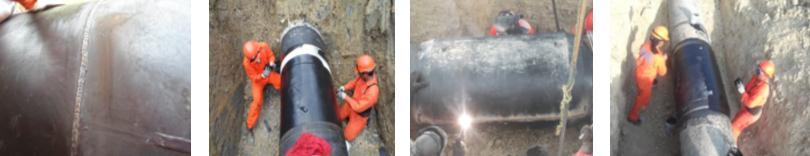

Reforzamiento a oleoducto de 30” DN, por presentar abolladura en donde se instaló Camisa de Refuerzo Mecánico No Metálico RAMFILL NM, posteriormente se instaló la Camisa de Refuerzo Mecánico Metálico RAMFILL B+RE (tipo boiler) con resina epóxica incompresible inyectada en el espacio anular, la cual permite transferir los esfuerzos del ducto a la camisa.

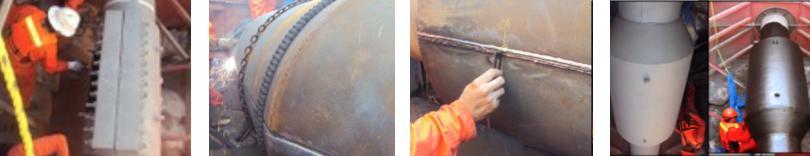

Zona de abolladura severa en oleoducto de 30” D.N., reparación permanente mediante la instalación de Camisa de Refuerzo Mecánico Metálico RAMFILL B+RE (tipo boiler) con inyección a presión de resina incompresible como transmisora de esfuerzos del ducto a la camisa.

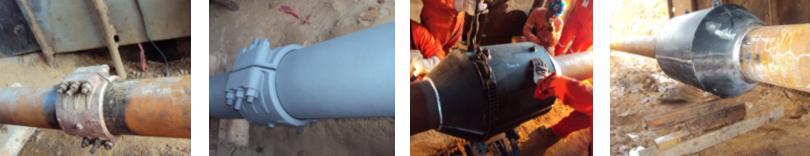

Instalación de Camisa de Refuerzo Mecánico Metálico RAMFILL B+RE (tipo boiler) sobre abrazadera de fábrica que presenta fuga por deterioro de los sellos; se realizaron actividades previas de canalización de la fuga, a continuación se procedió a instalar la Camisa de Refuerzo Mecánico Metálico RAMFILL B+RE, quedando en su interior la abrazadera de fábrica aislada mediante la inyección de Resina Epóxica Líquida, quedando una reparación permanente normativamente aceptada.
