CAMISA METÁLICA DE REFUERZO MECÁNICO RAMFILL B+RE

RAMFILL B+RE TIPO "B"

CAMISAS TIPO BOILER
DISEÑO ESPECIAL

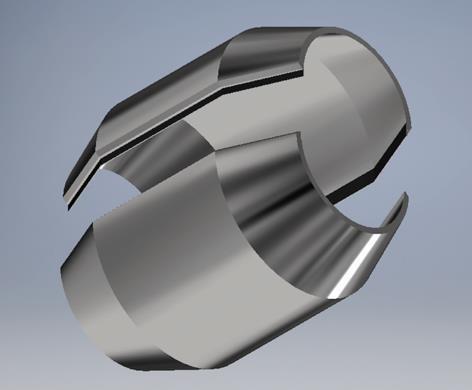

RAMFILL B+RE TIPO B es una camisa contenedora de presión (Tipo Boiler) con espacio anular relleno a presión con resina epóxica incompresible, especialmente formulada para transferir los esfuerzos del ducto a la camisa, con soldaduras longitudinales y aporte de soldadura circunferencial (tipo filete) ducto-camisa, es aceptada como reparación permanente en ductos con:

Ranuras.
Abolladuras.
Daño caliente.
Grietas.
Corrosión externa generalizada.
Corrosión interna generalizada.
Corrosión localizada interna y/o externa.
Tomas ilegales de combustible.

Imperfecciones de soldaduras:

Penetración incompleta.
Fusión incompleta.
Área quemada Inclusiones de escoria.
Porosidad.
Burbujas de gas.
Socavación.

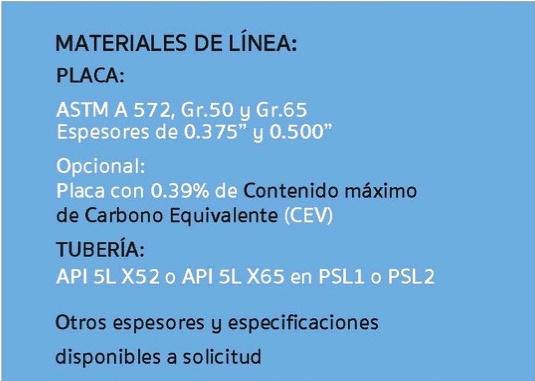

Las camisas metálicas de refuerzo mecánico RAMFILL B+RE son diseñadas y fabricadas bajo estándares internacionales a partir de placa ASTM o tubo API, con límite de cedencia igual o superior a la del ducto a reforzar en cualquier especificación, geometría, diámetro o espesor, siempre de acuerdo a la solicitud del usuario.

Usos típicos

Ranuras.
Abolladuras.
Daño caliente.
Grietas
Imperfección en soldaduras:
-Penetración inadecuada y fusión incompleta.
-Área quemada.
- Inclusiones de escoria.
-Porosidad o burbujas de gas.
-Socavación.
Corrosión externa generalizada.
Corrosión interna generalizada.
Corrosión localizada interna.
Corrosión localizada externa.
Tomas clandestinas de combustible.
Reparación de fugas.
Fisuras.
Quemaduras de arco eléctrico y defectos en soldaduras.
Abolladuras con concentración de esfuerzos.
Abolladuras planas.
Pérdida de metal interna o externa.

API 1107
API 1104
API 510
API 570
API RP 2201
A5 2885.3

ASME B 31.3
ASME B 31.4
ASME B 31.8
ASME PCC-2
ASME SECTION IX
ASME SECTION VIII

AWS A5 1/91
CAN/CSA-Z662
ISO-8501-1
NOM-007-ASEA
NOM-009-ASEA
SNT-TC-1A

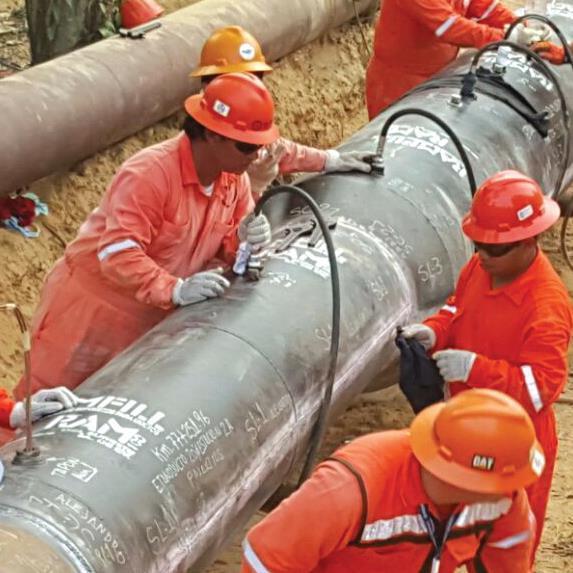

Instalación con aporte de soldadura radial al ducto sin suspender la operación del mismo; reparación considerada normativamente como permanente, incluso presentando el ducto emisiones y/o pérdida de espesor igual o mayor al 80%. Vida útil similar al ducto en operación.

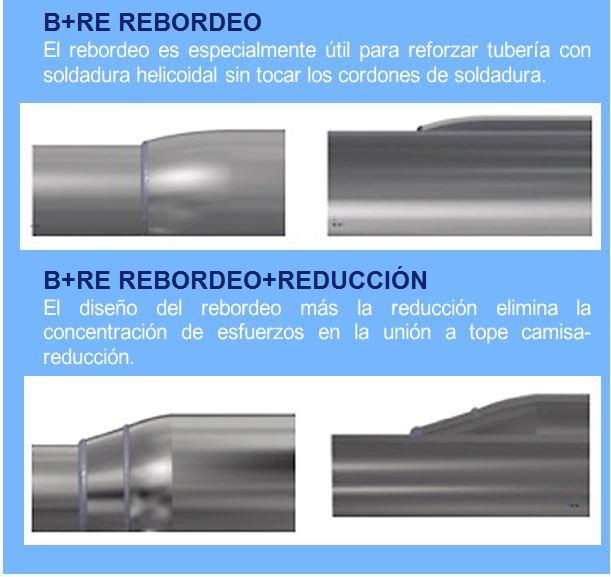

Diseño específico de acuerdo a la del elemento a reparar, para refuerzo definitivo y encapsulado de fallas en codos, tes, reducciones, mangas, grapas, camisas soldadas o empernadas, instrumentos, juntas monoblock, etc., o de aquellas fallas que presenten un riesgo potencial para la integridad física del ducto.
Instalación en tuberías aéreas, subterráneas, submarinas, subacuáticas y ductos ascendentes en zona de mareas utilizando hábitat para soldadura en seco.
Se entregan marcadas con número de serie y orden de fabricación en el cuerpo, para permitir su rastreabilidad.
Se entregan marcadas con número de serie y orden de fabricación en el cuerpo, para permitir su rastreabilidad.
Procedimientos de fabricación e instalación certificados por entidad de certificación internacional.

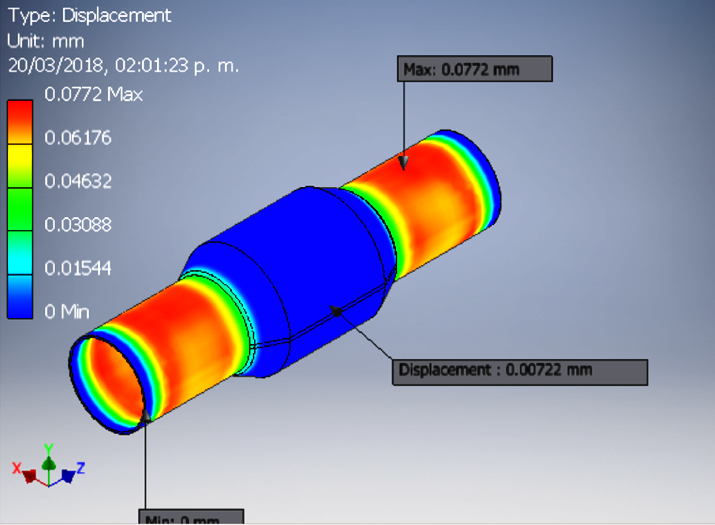

El diseño y materiales se verifican con el Análisis de Elementos Finitos (Finite Element Analysis) para asegurar su funcionalidad al ser instaladas, se consideran las variables y se contemplan en el software los incrementos de carga por presión interna, hasta generar esfuerzos de flujo y determinar la magnitud de las cargas por presión que pueden conducir eventualmente a una condición de falla en un ducto, demostrando que el método de reparación logra transferir adecuadamente las cargas por presión del ducto conductor a la envolvente RAMFILL®. Garantizando una reparación permanente por la vida útil del ducto.

Productos

RAMFILL TC

INMOVILIZACION DE TOMAS CLANDESTINAS

RAMFILL RS

REFUERZOS DE SOLDADURA

RAM-100

MANTENIMIENTO DE DUCTOS EN OPERACIÓN

RAM-100 SP-Plus® Interior

APLICACIÓN INTERIOR EN PLANTA

RAM-100 SP-Plus® Exterior

RECUBRIMIENTO DE TUBERÍAS EN PLANTA

RAM-100® SOBRE CONCRETO

PROTECCIÓN DE INSTALACIONES DE CONCRETO

RAMFILL NM

CAMISAS (COMPOSITES)

RAMFILL A+RE

CAMISAS TIPO BOILER DE DISEÑO ESPECIAL TIPO A+RE

RAMFILL B+RE

CAMISAS TIPO BOILER DE DISEÑO ESPECIAL TIPO B-RE

RAMFILL MC

CAMISAS DE REFUERZO TIPOS "A" Y "B"

Normatividad

RAMFILL B+RE

Las camisas metálicas de refuerzo mecánico RAMFILL-B+RE.

Tipo “B” están consideradas como reparación definitiva o permanente en ductos, en las normas:

NOM-007-ASEA-2016 “Norma Oficial Mexicana “Transporte de gas natural, etano y gas asociado al carbón mineral por medio de ductos”.

NOM-009-ASEA-2017 “Norma Oficial Mexicana “Administración de la integridad de ductos de recolección, transporte y distribución de hidrocarburos, petrolíferos y petroquímicos”.

ASME PCC-2 “Repair of Pressure Equipment and Piping”.

Pruebas

B+RE

ISO-9001-2015 Sistema de Gestión de Calidad (NMX-CC-9001-IMNC-2015)

ISO-14001:2015 Sistema de Gestión Ambiental (NMX-CC-14001-IMNC-2015)

Diseño y fabricación especializada de abrazaderas, envolventes y refuerzos metálicos y no metálicos de fibra de carbono, de fibra de vidrio para ductos conductores en y sin operación. Fabricación, venta y aplicación de recubrimiento epóxico líquido de altos sólidos RAM-100, RAMFILL líquida y en pasta.

Soporte

RAMFILL B+RE

Las camisas metálicas de refuerzo mecánico RAMFILL han sido sometidas a pruebas destructivas bajo los métodos de prueba API por el IMP (Instituto Mexicano del Petróleo) y pruebas atestiguadas por ABS Group.

Su funcionalidad está garantizada por su diseño y calidad y es avalado por más de 5,000 piezas instaladas.

Los sistemas RAMFILL se diseñan y fabrican en función del tipo de falla, diámetro, especificación, espesor y servicio del ducto
